储罐自动排水系统

- 2023-03-07-

前言:

储罐由于温差变化产生冷凝效应、雨水渗过浮顶边缘密封以及油品中含水分等因素导致罐底存有积水。为了保证油品质量必须将其排出。人工排水通常由工作人员依靠视觉、听觉和嗅觉等感官来判断排水进度。这种方法准确度低、耗时长、存在人工失误、油品损耗大和环境污染等问题。

总部位于以色列的Eco-Valves专业设计自动、环保的储罐脱水/切水解决方案。成立20多年来,世界各地很多石油公司和油库都安装了TOO自动切水阀和TOR浮顶罐自动切断报警排水阀。





                                      储罐油水分离阀                                         浮顶罐自动切断&报警排水阀

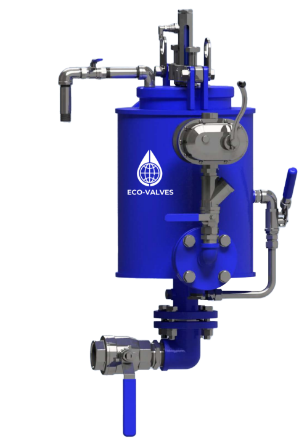

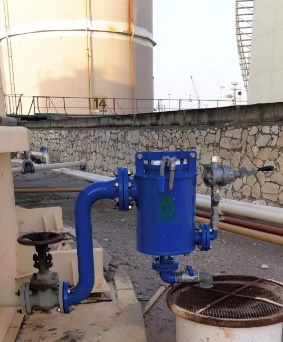

1. 储罐油水分离阀

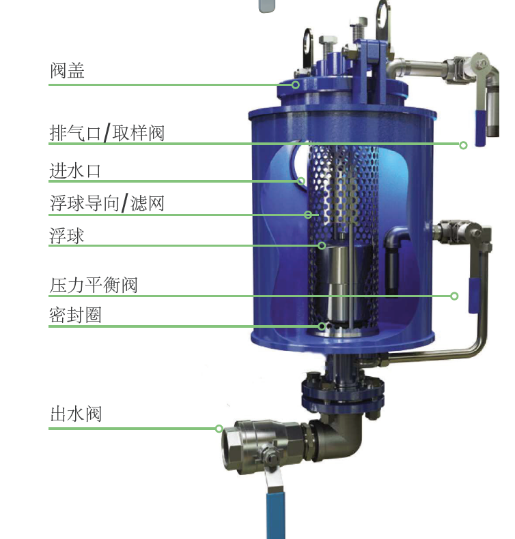

油水分离阀TOO是一种比重感应阀门,用于从较轻的液体中自动排出较重的液体,实现液体两相分离。对于炼油厂和油库,TOO将比重为0.6至0.95的石油产品,如煤油、汽油、柴油、喷气燃料、石脑油等储罐中沉淀的积水排除出去。

油水之前有着明确的分界线,当排水结束、油品进入TOO阀时,浮球会执行动作将排水通道关闭,防止油品外溢到环境中。如果安装了限位开关选配件,远程位置监测系统即会收到表示阀门已经关闭的信号。

TOO切水阀采用的比重浮球原理简单可靠,结构紧凑,改造、维护成本低,降低了储罐腐蚀、油品变质的风险,延长储罐的使用寿命的同时还“挤出”了储罐的实际可储存空间。与人工排水或其他方法相比,这种方式更清洁、安全、可靠和高效。

为了节约 "死角盲管 "中的油品和保护环境,生厂商为TOO配备了手动/电动/气动泵等选配项,以清洁高效的方式将排水后仍留在TOO内的残留产品送回储罐或集液容器中。

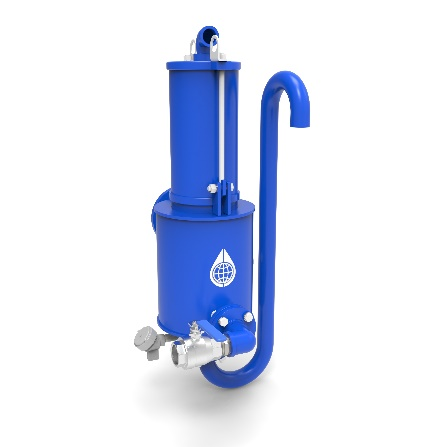

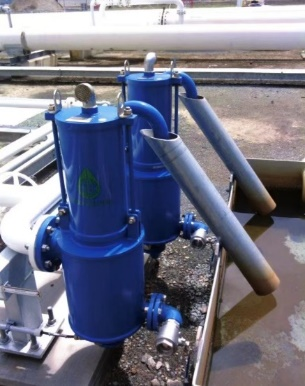

2. 浮顶罐自动切断&报警排水阀



浮顶罐内置柔性集排水管路,TOR自动切断&报警排水阀通常安装在储罐外手动排水阀的出口法兰上,处于常开的状态,允许集聚在罐顶的雨水无阻通行。一旦排水管路破裂或者渗漏,储存油品进入排水管或罐顶,在感应到油品时TOR的比重浮球会立即自动关闭排液通道,从而防止油品溢出造成环境和土壤污染。

当TOR阀关闭时,限位开关会发送反馈信号至远程位置监测系统,提醒有关部门和工作人员及时采取补救措施。TOR阀维护成本低,同时能延长储罐的使用寿命。采用熔合环氧树脂涂层的碳钢壳体,包括一个集成的不锈钢滤网、一个空气泄压阀,以消除被困的空气。限位开关已获得危险场所分类认证。内部零件采用不锈钢材质,重置时不需要额外的部件,卸下阀盖即可进行在线检查或维护。






总结

产品特点:

重力感应阀可以分离不同比重的油品或化学品

不依靠电源,适合潜在爆炸性环境区域

内置涡流抑制器,防止罐内不同液相混合

内置一体式过滤器保证密封圈的清洁和使用寿命





成本和环境收益:

节省人工、维护成本低

无须电源介入、能耗优势明显

大量减少了库区水处理消耗和VOC排放

已建储罐升级改造简便、占用空间小

减少了人员暴露于有毒有害环境的风险





TOO和TOR产品都是在ECO ISO 9001认证的制造工厂中组装和测试。产品在25年前问世,作为经过时间验证的产品,被全球大型石油公司和油库采用。

TOO和TOR 两个产品可以结合使用:TOO用于储罐底部沉积水的排除,TOR于浮顶罐排水管路破损渗漏的报警和环境防线。
